Anschlagpunkte für Lastaufnahme und Lastensicherung

Materialfangnetze

ToDo nach DIN EN 1263-1 und DIN EN 1263-2 einschließlich DGUV Regel 101-011 und DGUV Grundsatz 301-004

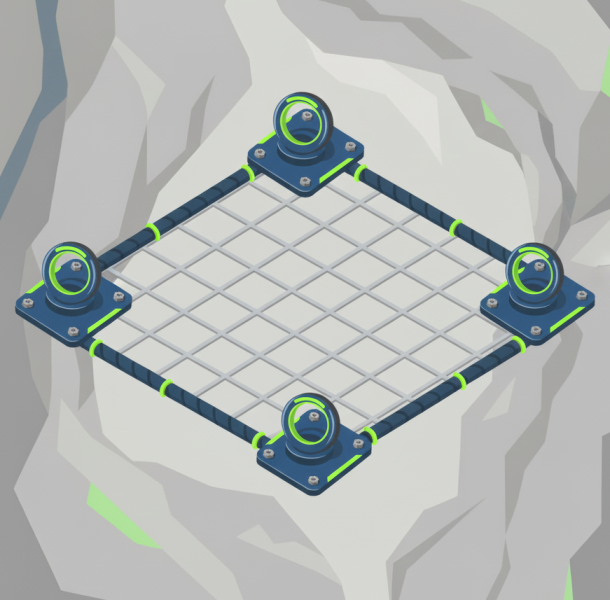

Hang- und Felssicherungsnetze

Für die Befestigung von Felssicherungsnetzen gibt es detaillierte technische Anforderungen, die in Normen, Regelwerken und Richtlinien festgelegt sind. Diese sollen gewährleisten, dass die Systeme den hohen statischen und dynamischen Lasten standhalten, die bei Felsstürzen oder Steinschlägen auftreten können.

Nationale und internationale Regelwerke

Eine allumfassende Norm für Hang- und Felssicherungsnetze gibt es nicht. Die Anforderungen an Netze und Befestigung leiten sich vielmehr aus verschiedenen technischen Regelwerken, Richtlinien und den Ergebnissen einer fachgerechten statischen und geologischen Analyse ab.

Deutschland

In Deutschland bildet die ZTV-ING, herausgegeben von der Bundesanstalt für Straßenwesen (BASt), eine wichtige Grundlage. Sie enthält spezifische Vorgaben für den Ingenieurbau, zu dem auch der Schutz von Verkehrswegen vor Naturgefahren gehört. Hier werden Anforderungen an die verwendeten Materialien, die Bemessung und die Ausführung von Bauwerken wie Steinschlagschutznetzen geregelt.

Schweiz

Das Schweizer Bundesamt für Umwelt (BAFU) hat eine spezifische Richtlinie für die Typenprüfung von Steinschlagschutznetzen herausgegeben. Sie definiert Kriterien für die Klassifizierung von Netzen nach ihrer Energieaufnahme und bietet somit eine wichtige Orientierung für die Planung.

Europäische Normen (EN)

Auf europäischer Ebene gibt es allgemeine Normen, die auch für Teile des Steinschlagschutzes relevant sein können. Obwohl es keine spezifische EN-Norm für Felssicherungsnetze gibt, können Normen für ähnliche Produkte wie Absturzsicherungsnetze (z. B. DIN EN 1263-1) und Bauprodukte herangezogen werden.

Wichtige Anforderungen an die Befestigung

Die Anforderungen an die Befestigung richten sich nach dem gewählten Sicherungssystem (flächenabdeckend oder als Vorhang) und der zu erwartenden Belastung.

Allgemeine Anforderungen

Ausreichende Tragfähigkeit: Die Befestigungspunkte müssen die auftretenden Lasten sicher aufnehmen können. Dazu gehören sowohl statische Lasten (Netzgewicht, Schnee) als auch dynamische Lasten (Steinschlag, Felssturz).
Korrosionsbeständigkeit: Alle Bauteile, insbesondere die Anker und Nägel, müssen langfristig vor Korrosion geschützt sein, da sie extremen Witterungsbedingungen ausgesetzt sind. Dies geschieht oft durch Feuerverzinkung oder die Verwendung von Edelstahl.

Fachgerechte Installation

Die Montage darf nur durch geschultes und erfahrenes Personal erfolgen, da die korrekte Ausführung entscheidend für die Sicherheit ist.

Flächendeckende Vernagelung

• Felsnägel und -anker: Die Netze werden mit speziellen Felsnägeln oder Ankern befestigt. Die Länge, der Durchmesser und die Einbautiefe der Nägel hängen von der Felsqualität und der erwarteten Last ab.
• Platten oder Scheiben: Unter den Nagelsystemen werden Lastverteilungsplatten angebracht, um die Einzellasten großflächig auf das Netz und den Fels zu verteilen.

Stützseile

Oft werden zusätzliche Stützseile gespannt, die die Last auf die Ankerpunkte verteilen und so die Netzflächen stabilisieren.

Netzvorhänge

Obere Verankerung

Das Netz wird am oberen Ende des Hanges mit Ankerköpfen und Drahtseilen fixiert. Diese Verankerung muss die gesamte statische und dynamische Last des Vorhangs tragen können.

Seilführung

Spezielle Führungsseile sorgen dafür, dass der Netzvorhang kontrolliert nach unten gleitet und das Sturzgut in den Sammelbereich leitet.

Bodenanker

Am Fuß des Hanges kann eine zusätzliche Verankerung oder ein Auffangwall errichtet werden, um das Material sicher zurückzuhalten.

Planung und Dimensionierung

Die Planung und Dimensionierung von Felssicherungsnetzen erfordert eine sorgfältige Analyse des Geländes und der geologischen Gegebenheiten. Dazu gehören:

• Geologisches Gutachten: Beurteilung der Felsbeschaffenheit und der potenziellen Gefahr.
• Risikobewertung: Ermittlung der wahrscheinlichen Größe, Geschwindigkeit und Energie von Steinschlägen.
• Statische Berechnungen: Bemessung der Befestigungssysteme und Netze für die ermittelten Lasten.

↑

Anschlagpunkte für Personensicherung

Personenfangnetze

Regelwerke für Personenfangnetze

Die wichtigsten Normen und Richtlinien für Personenfangnetze in Deutschland sind:

• DIN EN 1263-1: Diese europäische Norm legt die sicherheitstechnischen Anforderungen und Prüfverfahren für Schutznetze und deren Zubehör fest. Die Norm definiert unter anderem die Energieaufnahmevermögen der Netze.
• DIN EN 1263-2: Regelt die sicherheitstechnischen Anforderungen an die Montage und Installation von Personenfangnetzen.
• DGUV Regel 101-011: Diese Regel der Deutschen Gesetzlichen Unfallversicherung (DGUV) – früher BGR 179 – bietet eine praxisorientierte Anleitung für den sicheren Einsatz von Schutznetzen.
• BG BAU Baustein B 102: Dieser Baustein der Berufsgenossenschaft der Bauwirtschaft (BG BAU) gibt spezielle Hinweise zur korrekten Befestigung und Nutzung von Schutznetzen. Er fordert unter anderem, dass jeder Aufhängepunkt eine Last von mindestens 6 kN aufnehmen können muss.

Anforderungen an die Befestigung von Personenfangnetzen

• Kompetenz Montagepersonal nach DGUV Grundsatz 301-004
• Die Montage und Befestigung von Personenfangnetzen unterliegt strengen Anforderungen:
  • Tragfähige Bauteile: Die Netze dürfen nur an tragfähigen Bauwerksteilen befestigt werden.
  • Ausreichende Lastaufnahme: Jeder einzelne Befestigungspunkt muss nachweislich eine Last von mindestens 6 kN aufnehmen können.
  • Einhaltung der maximalen Absturzhöhe: Netze müssen so nah wie möglich unter dem Arbeitsplatz montiert werden. Die maximale freie Absturzhöhe ist auf 6 Meter begrenzt, wobei im Randbereich der Netze nur 3 Meter zulässig sind.
• Korrekter Montageabstand: Der Abstand zwischen den Befestigungspunkten und die ordnungsgemäße Installation der Randseile müssen beachtet werden.
• Freier Raum unter dem Netz: Es muss sichergestellt sein, dass sich unter dem Netz genügend Freiraum befindet, damit eine Person beim Sturz nicht auf den Boden oder andere Hindernisse trifft.

↑

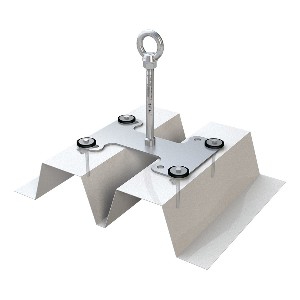

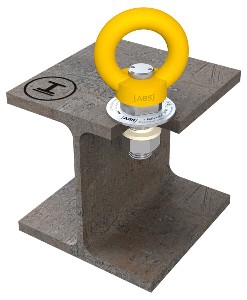

Einzelanschlageinrichtung

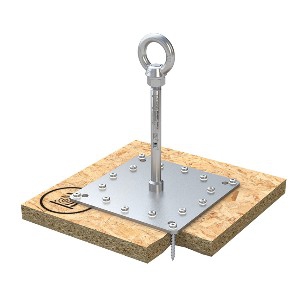

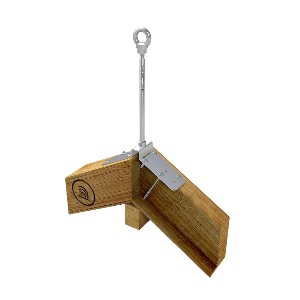

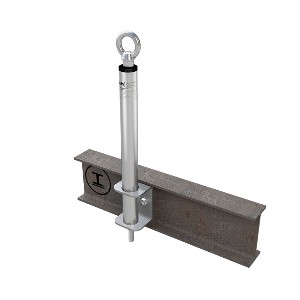

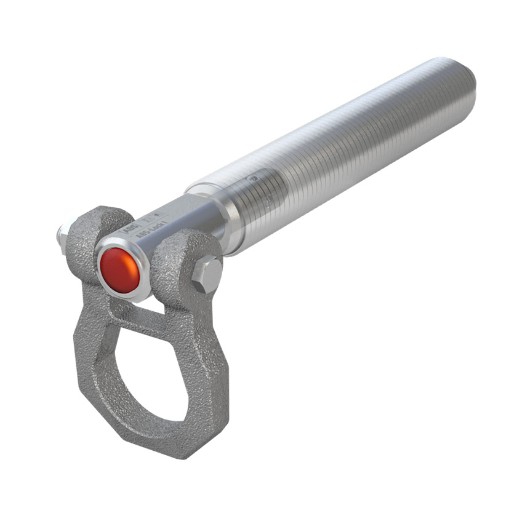

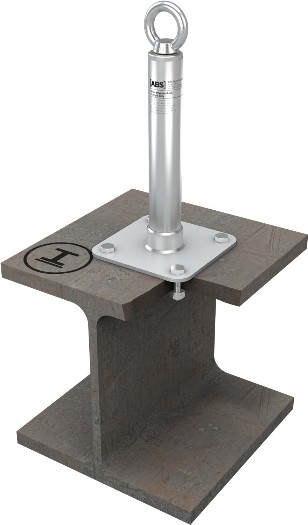

Einzelanschlageinrichtungen nach DIN EN 795 A, DIN EN 17235 KIT: A oder DIN CEN/TS 16415 sind zugelassene und zertifizierte ortsfeste Einzelanschlagpunkte zur tragfähigen Befestigung eines oder mehrerer Persönlicher Absturzschutzsysteme nach DIN EN 363. Einzelanschlageinrichtungen sind wichtiger Systembestandteil und dienen der Kraftaufnahme bzw. der Überleitung eines möglicherweise entstehenden Fangstoß in das Tragwerk. Sie müssen geeignet und geprüft sein.

↑

Bohr- und Felshaken

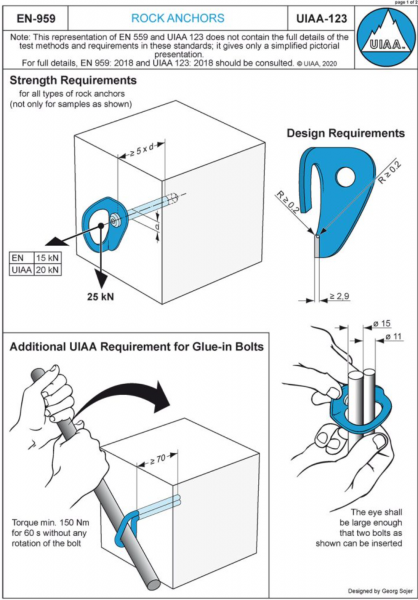

Verwendung im Bergsport und öffentlich zugänglichen Freizeiteinrichtungen siehe DIN EN 959 und UIAA 123

↑

Sicherheitsdachhaken

Was sind Sicherheitsdachhaken?

Sicherheitsdachhaken sind Anschlageinrichtungen für Steildächer und dienen mit dem Leiterhaken auch zur Aufnahme von Dachauflegeleitern und Dachdeckerstühlen.
Quelle: DGUV I 201-056 Abs. 3.31

Leitersicherung

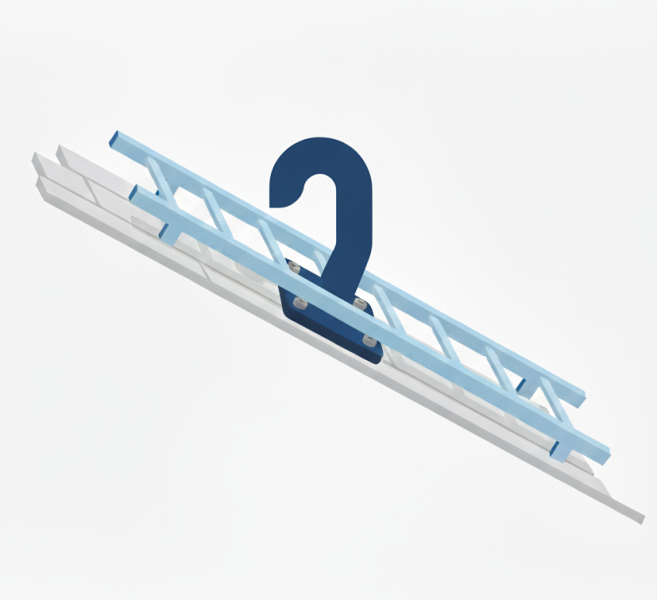

Dachhaken für Dachleitern nach DIN EN 517 sind Einrichtungen zur Minimierung des Abrutschrisikos für die eingesetzte Leiter auf Dächern mit erhöhter Dachneigung. Idealerweise sollte die regelmäßige Überwachung durch den Schornsteinfeger erfolgen.

↑

Personensicherung

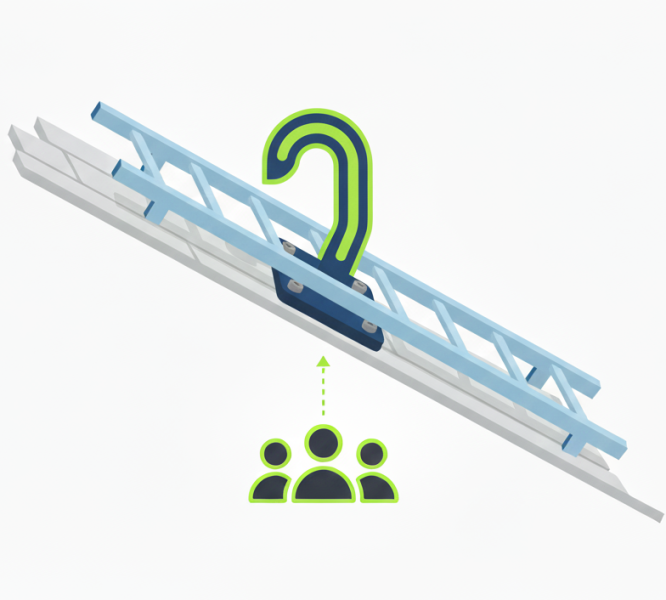

Dachhaken für Dachleitern nach DIN EN 517 und DIN EN 795 A oder DIN EN 17235 KIT: B sind Einrichtungen zur Minimierung des Abrutschrisikos auf Dächern mit erhöhter Dachneigung für die eingesetzte Leiter und den Anwender. Es besteht die Notwendigkeit zur jährlichen Sachkundeprüfung durch eine nach DGUV G 312-906 ausgebildete Befähigte Person.

↑
