Optisafe ALS | Liner Kennzeichnung
Modell:
Optisafe ALS | Liner Kennzeichnung
Marke:
Optigrün
Familie:
Stahlseilsysteme
Ordnung:
Anschlagmöglichkeiten
Art.-Nr. d. Marke:
14673
Normen:
DIN EN 795, DIN EN 795 C, DIN EN 795 E
Lebensdauer:
—

Max. Lebensdauer (inkl. Lagerzeit) ab Herstellung gerechnet. Beachten Sie dazu auch die Herstellerinfos (Optigrün) der jeweiligen Gebrauchsanleitung.

Nutzungsdauer:
bis zum Ende der Lebensdauer

Max. mögliche Nutzungsdauer ab Inbetriebnahme gerechnet. Auch hier ist zusätzlich die Gebrauchsanleitung von Optigrün zu beachten.

Anwendungsbereich:
Flachdach

Produktbeschreibung der Marke

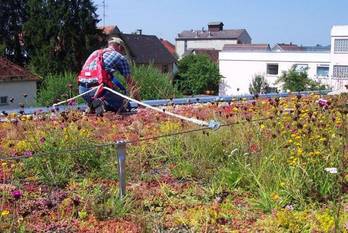

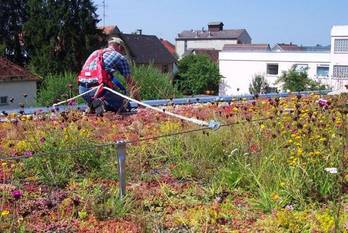

Seilgeführtes Rückhaltesystem mit durch Auflast gehaltene Pfosten, parallel zum Dachrand verlaufend, zur Sicherung mit PSAgA bei Wartungs-, Pflege- und Instandhaltungsarbeiten.

Systemkomponenten und -einzelteile:

OPTIGRÜN-Optisafe Anschlageinrichtung ALS (Absturzsicherung LINER System) durch Auflast gehaltenes Absturzsicherungssystem als Edelstahlseilsystem für max. 2 Nutzer ohne Dachdurchdringung liefern und in mind. 2,5 m Abstand von der Absturzkante fachgerecht direkt auf der Schutzlage gemäß Herstellervorgaben und Montageplan einbauen inklusive zugehöriger Montagedokumentation, wie in DIN EN 795:2012 und DGUV-Information 201-056 gefordert. Geprüft und mit Baumusterprüfbescheinigung zertifiziert gemäß DIN EN 795:2012 Typ E+C sowie CEN/TS 16415:2013 Typ E+C als linienförmige Anschlagmöglichkeit für Sicherheitsgschirre zur Absturzsicherung bei Pflege- und Wartungsarbeiten im Dachrandbereich auf Flachdächern bis maximal 5 Grad Dachneigung.

Technische Daten und Eigenschaften:

Material:

  • Grundplatte mit Pfosten: Edelstahl V2A 40x40 cm
  • Sicherungsplatte: Aluminium 80x80 cm
  • Sicherheitsvlies: 100% PP 4x4 m
  • Führungsseil: Edelstahl Ø = 6 mm
  • Seilklemmen: Edelstahl V2A

besondere Eigenschaften:

  • Pfosten Standardhöhe 25 cm, auf Anfrage bis ca. 80 cm, mit Seilklemmung
  • Sicherungsplatte mit eingestanzter Verzahnung
  • Sicherheitsvlies UV stabilisiert, Lebensdauer eingebaut mind. 25 Jahre
  • keine Durchdringung der Dachabdichtung notwendig
  • max. Pfostenabstand 8 m

Einsatzbereich: Rückhaltesystem gemäß DIN EN 795, Klasse E + C zur Absturzsicherung mit persönlicher Schutzausrüstung (PSA) auf begrünten oder bekiesten Dachflächen bis DN 5° in Verbindung mit einem vom Hersteller freigegebenen Schichtaufbau. Für Wartungs-, Pflege- und Instandhaltungsarbeiten

Verarbeitung: Position gemäß Optigrün-Verlegeplan einmessen, Grundplatte mit aufgeschweißtem Pfosten auf Schutzlage auflegen, Sicherungsplatte mit Verzahnung nach oben über den Pfosten stülpen, Vlies in der Mitte kreuzförmig einschneiden (max. 10 cm lang) und über Pfosten und Sicherungsplatte legen. Führungsseil durch alle Pfosten führen und verklemmen. Am den Seilenden zweifach sichern mit Seilklemmen Mindestauflast bei Begrünung 63 kg/m², bei Kies 81 kg/m² Beiliegende Montage- und Gebrauchsanleitung beachten!

Sicherheitshinweis: Verwendung nur mit zugelassener und geprüfter PSA mit Falldämpfer nach DIN 355 im Sinne eines Auffangsystems nach DIN EN 363 freigegeben
