- Modell:
- Güfa 5
- Marke:
- Günzburger Steigtechnik
- Familie:
- Auffang- und Höhensicherungsgeräte
- Ordnung:
- PSA gegen Absturz
- Art.-Nr. d. Marke:
- 077576
- Normen:
- DIN EN 353-1
- Lebensdauer:
- —
Max. Lebensdauer (inkl. Lagerzeit) ab Herstellung gerechnet. Beachten Sie dazu auch die Herstellerinfos (Günzburger Steigtechnik) der jeweiligen Gebrauchsanleitung.
- Nutzungsdauer:
- bis zum Ende der Lebensdauer
Max. mögliche Nutzungsdauer ab Inbetriebnahme gerechnet. Auch hier ist zusätzlich die Gebrauchsanleitung von Günzburger Steigtechnik zu beachten.
Produktbeschreibung der Marke
- Für alle Steigschutzsysteme der MUNK Günzburger Steigtechnik
- Robuste Ausführung mit Schraubkarabiner
- Leichtgängig und gute Handhabung durch abgerundete, ergonomische Form
- Geprüft nach DIN EN 353-1
- Aus Edelstahl V4A (1.4571), Polyamid und Aluminium
- Max. Nennlast 150 kg, min. Nennlast 50 kg
Spezifikationen
- Länge: 100 mm
- Breite: 80 mm
- Höhe: 90 mm
- Max. Belastbarkeit: 150 kg
- Material: Edelstahl
- Gewicht: 1,36 kg
- Transportmaß: 165 x 145 x 105 mm, 1,36 kg
- Bestell-Nr.: 077576
Auszug EU-Konformitätserklärung DIN EN 353-1
Das mitlaufende Auffanggerät einschließlich fester Führung, Typ: GÜFA, dient der Sicherung einer Person gegen Absturz mit einer maximal zulässigen Nennlast von 150 kg. Die minimale Nennlast beträgt 50 kg. Die Montage der festen Führung erfolgt an entsprechenden Untergründen mit ausreichender Festigkeit.
Die feste Führung kann mit Haltern (Bild 5) an der baulichen Einrichtung befestigt werden. Hierbei kann der Abstand zwischen den einzelnen Haltern je nach Systemaufbau variieren und maximal 1,68 m betragen.
Zusätzlich kann die feste Führung mit einer maximalen Neigung von 20° in Richtung der baulichen Einrichtung und seitwärts gerichtet installiert werden.
Die feste Führung (Bilder 5-7) besteht aus einem U-Profil mit verschiedenen Konfektionslängen zwischen 1120 mm und 2800 mm. Als Werkstoff für die feste Führung kommt verzinkter Stahl, korrosionsbeständiger Stahl oder Aluminium zum Einsatz.
Die Verbindung zwischen zwei Führungsprofilen erfolgt durch einen entsprechenden Schienenstoß (Bild 12). Die Enden der
festen Führung werden jeweils mit einer entsprechenden Endsicherung (Bilder 8-10) gegen unbeabsichtigtes Überfahren ausgestattet.
Die Führung ist auf der laufenden Länge mit Aussparungen bzw. Fangnasen fortlaufend in gleichen Abständen versehen. Diese dienen zur Aufnahme der Sperrklinke des mitlaufenden Auffanggerätes.

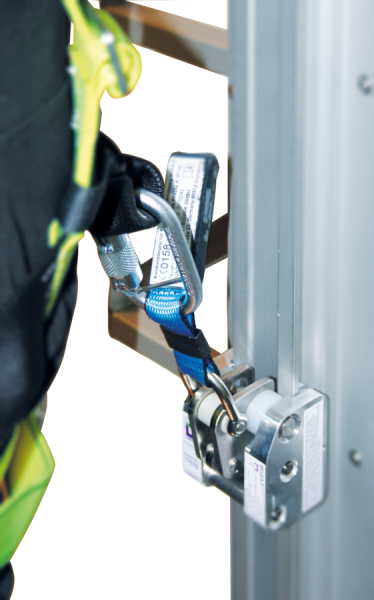

Auf der festen Führung läuft das mitlaufende Auffanggerat, Typ: GÜFA 5 (Bilder 3-4) und GÜFA Flexx (Bilder 1-2).
Das mitlaufende Auffanggerät, Typ: GÜFA Flexx ist mit einem Mechanismus ausgestattet, der ein Entnehmen und Aufsetzen des Auffanggerätes an jeder Position ermöglicht.
An dem Auffanggeräten ist ein zusätzlicher Stift seitlich angebracht. Dieser verhindert, dass das Auffanggerät zusammen mit der Endsicherung (Bilder 8-10) am unteren Ende nur in Anfügerichtung aufgesetzt werden kann. In dem Grundkörper des Auffanggerätes ist eine Sperrklinke gelagert. An dieser befindet sich eine Ose für das energieabsorbierende Einzelteil, an dem das Verbindungselement befestigt ist. Das energieabsorbierende Einzelteil besteht aus einem vernähten Gurtband (B = 25 mm). Das verwendete Verbindungselement ist mit einem Stift gesichert.
